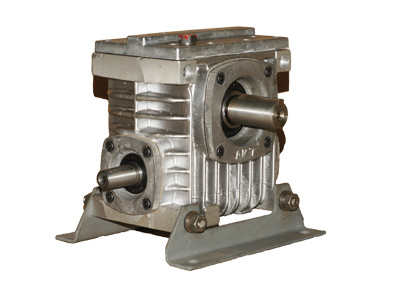

Редукторы червячные одноступенчатые серии Ч-80

Техническое описание Условия применения Габаритные и присоединительные размеры Варианты сборки Технические характеристики



Техническое описание



Червячные редукторы Ч80 преобразуют энергию вращения, подводимую от электродвигателя или другого устройства до необходимых значений. Как правило понижение частоты вращения сопровождается повышением крутящего момент что особенно полезно при работе с тяжелыми нагрузками. Редуктор Ч80 – это устройство, входящее в состав промышленного оборудования, поэтому редуктор должен соответствовать всем требованиям безопасности качества.

Наша компания специализируется на поставках промышленного оборудования и запасных частей к нему. Мы имеем большой опыт работы с приводным оборудованием и поэтому предлагаем только надежную и качественную продукцию. Наши редукторы имеют все сертификаты качества и соответствуют требованиям безопасности промышленных установок.



УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ

• допускается постоянная или переменная нагрузка на выходной вал редуктора;
• допускается непрерывная работа до 24 часов в сутки при условии сохранения номинального момента;
• допускается вращение валов в обе стороны, при этом технические характеристики сохраняются;
• запрещено вращать входной вал более 1800 об/мин, это может привести к поломке редуктора;
• климатические условия должны соответствовать исполнению У, Т, категория размещения должна соответствовать ГОСТ 15150-69.

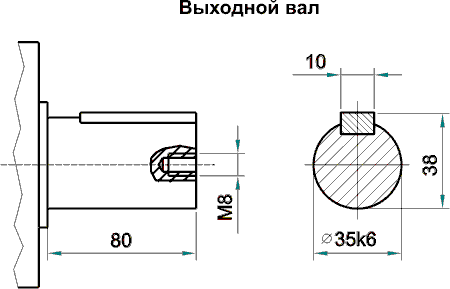

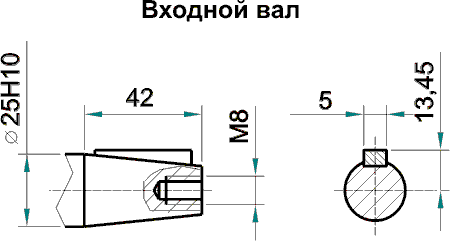

Габаритные и присоединительные размеры









РИС1.

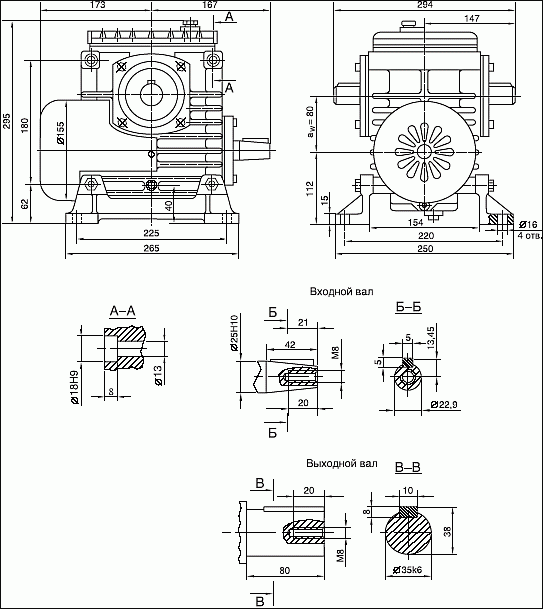

Габаритные и присоединительные размеры





Варианты сборки



РИС2.

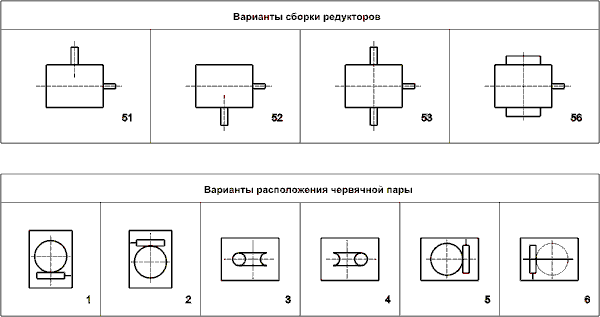

Варианты сборки редукторов и расположения червяной пары



РИС3.

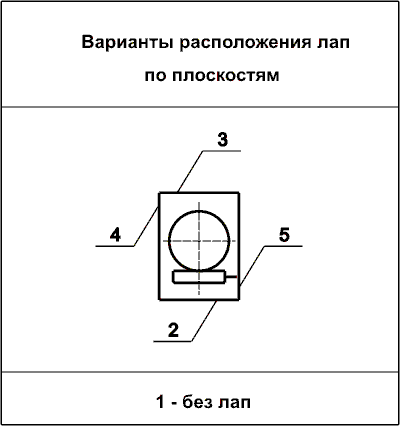

Варианты расположения лап
(1-без лап; 2-5 расположение лап по плоскостям)



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Номи- нальные переда- точные числа Uном.	Значения допустимых крутящих моментов на выходном валу, к.п.д. и термической мощности при частоте вращения входного вала n, об/мин.									Допускаемая консольная нагрузка на вале , Н
	750			1000			1500			входном	выходном
	Мт, Н м	h	Nт, квт	Мт, Н м	h	Nт, квт	Мт, Н м	h	Nт, квт
8,0	280	0,89	3,1	250	0,90	3,6	212	0,91	4,6	500	4000
10,0	250	0,88	2,2	224	0,89	2,6	190	0,90	3,4
12,5	250	0,86	1,8	230	0,87	2,2	195	0,89	2,8
16,0	280	0,83	1,7	250	0,85	1,9	218	0,86	2,5
20,0	243	0,79	1,2	224	0,81	1,5	195	0,84	1,9
25,0	243	0,78	1,0	224	0,79	1,2	195	0,83	1,5
31,5	300	0,72	1,1	280	0,75	1,0	250	0,78	1,7
40,0	243	0,67	0,7	218	0,71	0,9	195	0,73	1,1
50,0	243	0,65	0,6	230	0,66	0,8	206	0,71	0,9
63,0	224	0,60	0,5	212	0,62	0,6	190	0,64	0,8
80,0	200	0,55	0,4	190	0,58	0,5	175	0,61	0,6



ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

Ч-80-40-52-1-2ВУЗ

• Ч - червячный редуктор;
• 80 - межосевое расстояние
• 40 - номинальное передаточное число
• 52 - вариант сборки
• 1 - вариант по расположению червячной пары
• 2 - вариант по расположению лап
• В - с вентилятором
• УЗ - климатическое исполнение и категория размещения



Приводная техника (мотор-редукторы, преобразователи частоты и устройства плавного пуска) отправляется покупателю транспортной компанией. По всем вопросам обращаться в офис.
