Мотор-редукторы червячные одноступенчатые 2мч-40, 2мч-63, 2мч-80

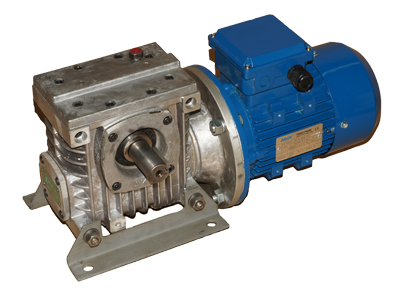

Мотор-редукторы 2МЧ-40, 2МЧ-63, 2МЧ-80



Техническое описание Условия применения Габаритные и присоединительные размеры Варианты сборки Технические характеристики





Техническое описание



Червячные мотор-редукторы серии 2МЧ-40, 2МЧ-63, 2МЧ-80 применяются во многих отраслях промышлености и заслужили огромную популярность. Этой популярности способствует ряд преимуществ таких как компактные размеры и высокая надежность. Мотор-редукторы изготовлены на базе редукторов серии 2Ч. Питание осуществляется от сети переменного тока напряжением 220 или 380В. Максимальный крутящий момент может достигать 270 Нм.

Корпус редуктора имеет съемные лапы, что позволяет крепить его в разных положениях. Так как в процессе эксплуатации привода происходит нагрев червячной пары, для предотвращения выдавливания смазки из редуктора имеется сбрасывающий давление сапун. Сапун штатно установлен на верхней крышке, но при необходимости его можно установить на днище редуктора. Смазка редуктора осуществляется минеральным маслом – трансол.



1. Мотор-редукторы 2МЧ-40

2. Мотор-редукторы 2МЧ-63

3. Мотор-редукторы 2МЧ-80



УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ:

• нагрузка на тихоходном валу постоянная или переменная и не должна превышать паспортных значений;
• вращение вала в любую сторону путем замены чередования питающих фаз. Характеристики при реверсе остаются в неизменном виде;
• климатические исполнения У3 и Т2 по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000 м, допускается работа мотор-редуктора на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74;
• внешняя среда - неагрессивная, невзрывоопасная, с содержанием непроводящей пыли до 10 мг/м3.

Мотор-редукторы предназначены для работы от сети переменного тока частотой 50 Гц или 60 Гц, напряжением 220 В или 380 В, или, по согласованию с потребителем, на другие стандартные напряжения.



Габаритные и присоединительные размеры

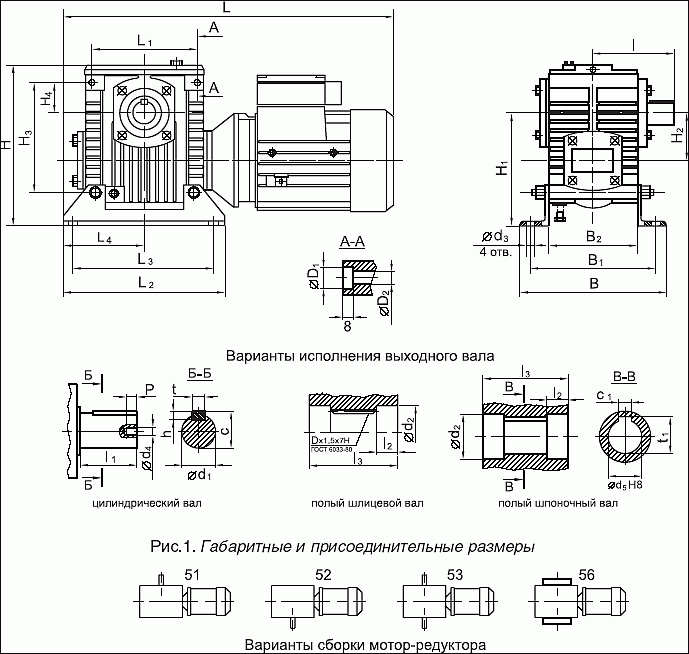

РИС 1.
Габаритные и присоединительные размеры.



Типоразмер мотор-редуктора	Lmax	L1	L2	L3	L4	Bmax	B1	B2	Hmax	H1	H2	H3	P	I
2МЧ-40	370	105	180	150	90	164	140	100	180	112	40	105	15	90
2МЧ-63	470	150	220	180	110	197	165	125	225	145	63	150	20	120
2МЧ-80	540	180	260	225	130	212	185	140	296	172	80	180	20	145



Типоразмер мотор-редуктора	l1	l2	l3	l4	d1	d2	d3	t	t1	c	c1	D1	D2
2МЧ-40	28	20	112	28	18	23	25	20,5	20,8	6	6	16	10,5
2МЧ-63	42	20	108	20	28	33	35	31	29,3	8	8	18	12,5
2МЧ-80	58	25	116	24	35	41	44	37,5	38,3	10	10	18	12,5

Таблица №1.
Габаритные и присоединительные размеры.



Варианты сборки

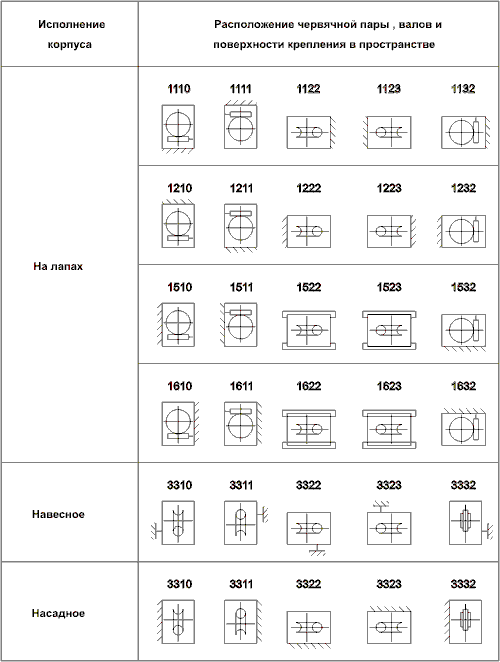

РИС 4.
Конструктивное расположение по способу монтажа.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Номинальная частота вращения выходного вала об/мин	Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части конца выходного вала, Н	Номинальный крутящий момент на выходном валу Н х м , при ПВ , %			КПД, % в непрерыв-ном режиме с ПВ, 100%, не менее	Типо-размер двигателя серии АИР	Мощность двигателя,   кВт	Корректи-рованный уровень звуковой мощности, дБА, не более	Масса мотор- редуктора кг,   не более
		40		100
Мотор-редуктор 2МЧ-40
224	1500	20			68	63В2	0,55	80	12,4
180		24			67	63В2	0,55
140		22			58	63В4	0,37
112		28	26		57	63В4	0,37
90		32	30		55	63В4	0,37
71		35	30		52	63В4	0,37
56		30	28		50	63А4	0,25
45		40	36		48	63А4	0,25
35,5		36	31		43	63А4	0,25
		31			41	56В4	0,18		10,5
28		32			38	56В4	0,18
22,4		28	26		37	56А4	0,12
Мотор-редуктор 2МЧ-63
180	2400	100	80		66	80В2	2,2	83	26
140		100	71		64	80В2	2,2
		80			62	80А2	1,5	80	25
112		100			60	80В2	2,2	83	26
		90			59	80А2	1,5	80	25
90		125	100		66	80В4	1,5		26
71		125	90		64	80В4	1,5
		112			62	80А4	1,1		25
56		125			59	80А4	1,1
		100			53	71В4	0,75		22
45		125			54	80А4	1,1		25
		112			49	71В4	0,75		22
35,5		125			46	71В4	0,75
		100			44	71А4	0,55		21
28		125			43	71В4	0,75		22
		112			41	71А4	0,55		21
22,4		125			37	71А4	0,55
18		140	100		40	71В6	0,55		22
		100			38	71А6	0,37		21
14		125	90		36	71В6	0,55		22
		100			34	71А6	0,37		21
11,4		112	80		30	71А6	0,37
Мотор-редуктор 2МЧ-80
224	400	180	125		75	100L2	5,5	87	49
		125			74	100S2	4	83	43
180		180			71	90L2	3		38,5
		125			69
140		180			66
112		180			64
		125			63	80B2	2,2		33
90		250	180		67	100S4	3		43
		180			66	90L4	2,2		38,5
71		250			64	100S4	3		43
		180			63	90L4	2,2		38,5
56		250			61	90L4	2,2		38,5
		180			59	80B4	1,5	80	33
45		250	200		57	90L4	2,2	83	38,5
		200			55	80B4	1,5	80	33
35,5		250	180		50	80B4	1,5		33
		180			48	80A4	1,1		31,5
28		250			48	80B4	1,5		33
		180			46	80A4	1,1		31,5
22,4		224	160		41	80A4	1,1		33
		160			40	71B4	0,75		28,5
18		224			38	80A4	1,1		31,5
		160			37	71B4			28,5
14		260	180		38	80A6			31,5
11,4		260			36	80A6			31,5
		180			35	71B6	0,55		28,5



ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

Мотор-редуктор 2мч-40-56-51-1110-У3, 380, ТУ У3.26-00224828-343-98, где:
